您的當前位置: 主頁 > 產品中心 > 自抽式飛灰取樣器 >
產品簡介：
一、自抽式飛灰取樣器結構
說明：
1、取樣頭的內徑可根據煙氣流速大小進行更換，通常取樣頭的內徑為8mm~16mm。如果煙氣流速高，可選擇使用內徑較小的取樣嘴，反
之,選擇使用內徑較大的取樣嘴。:
2、旋轉可調噴嘴控制進入文丘里抽吸管的煙氣量。
飛灰是指燃料在鍋爐爐膛燃燒后隨煙氣進入尾部煙道的細小灰粒，飛灰中未燃盡碳的質量占飛灰量的百分率叫飛灰可燃物含量。飛灰中可燃物含量是反映鍋爐燃燒效果的主要技術指標。在燃煤鍋爐日常運行中，需要定時地采集飛灰樣品來測定飛灰可燃物含量，以便監督鍋爐燃燒工況的質量,及時改進運行操作,提高鍋爐熱效率。
其中比較推薦的兩種飛灰取樣器是：一種是抽氣式飛灰取樣器，另一種是撞擊式飛灰取樣器。接下來我為大家講解第一種產品。

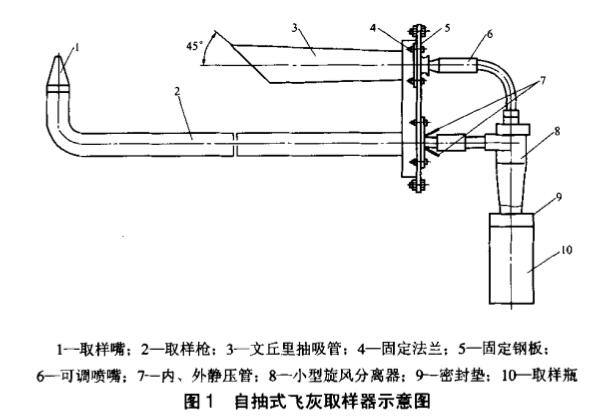

一、自抽式飛灰取樣器結構
本產品有以下幾部分組成：取樣頭、取樣槍、文丘里抽吸管、固定法蘭、固定鋼板、可調噴嘴、內外靜壓
管、小型旋風分離器、密封墊、取樣瓶等。
說明：
1、取樣頭的內徑可根據煙氣流速大小進行更換，通常取樣頭的內徑為8mm~16mm。如果煙氣流速高，可選擇使用內徑較小的取樣嘴，反
之,選擇使用內徑較大的取樣嘴。:
2、旋轉可調噴嘴控制進入文丘里抽吸管的煙氣量。
3、傳遞煙道內煙氣靜壓及采樣頭內煙氣靜壓。
4、小型旋風分離器及取樣瓶分離和收集進入取樣槍內的飛灰。
5、自抽式飛灰取樣器的所有部件都安裝在一塊鋼板上，尺寸建議為240mm×320mm，用螺絲將鋼板固定在尺寸相當的角鋼法蘭上，角鋼法蘭可直接焊接在煙道壁上。
二、自抽式飛灰取樣器原理
自抽式飛灰取樣器依靠文丘里抽吸管產生的真空，將煙氣從煙道中等速地吸入取樣槍，在小型旋風分離器中將煙氣中的飛灰分離并收集在取樣瓶中，清潔空氣則由文丘里抽吸管返回煙道，旋轉可調噴嘴來調整取樣槍內、外靜壓，從而使抽吸速度與煙道中的煙氣流速一致，達到等速抽取煙氣的目的。
三、自抽式飛灰取樣器安裝
三、自抽式飛灰取樣器安裝
1、安裝位置
自抽式飛灰取樣器盡可能安裝在尾部豎井且煙氣流動比較穩定的煙道上。若受現場條件限制，也可安裝在水平煙道上。在取樣點前、后應有適當直管段。取樣槍伸入煙道內的長度可在1/8~1/2煙道深度范圍內合適選擇。取樣頭應正對煙氣流動方向，文丘里抽吸管和取樣槍的位置根據煙氣的流向進行相應的調整。
安裝位置宜選擇在空氣預熱器入口煙道處，取樣點處煙氣溫度應不超過400℃。
2、安裝調試
自抽式飛灰取樣器的各個部件之間的連接緊固密封無泄漏：自抽式飛灰取樣器與煙道壁的焊接滿焊,密封無泄漏；取樣槍的內外靜壓管用耐溫乳膠管與差壓計相連接。在鍋爐負荷為80%MCR~100%MCR工作情況下，旋轉可調噴嘴，使差壓計讀數為零。
四、自抽式飛灰取樣器運行使用
正式取樣前，卸下取樣瓶，將取樣瓶中的飛灰全部清除掉，然后把取樣瓶擰緊，旋轉可調噴嘴，使差壓計讀數為零。
收集飛灰樣品時，卸下取樣瓶，將飛灰樣品裝入采集樣品的容器內，然后將取樣瓶擰緊再用。
2、安裝調試
自抽式飛灰取樣器的各個部件之間的連接緊固密封無泄漏：自抽式飛灰取樣器與煙道壁的焊接滿焊,密封無泄漏；取樣槍的內外靜壓管用耐溫乳膠管與差壓計相連接。在鍋爐負荷為80%MCR~100%MCR工作情況下，旋轉可調噴嘴，使差壓計讀數為零。
四、自抽式飛灰取樣器運行使用
正式取樣前，卸下取樣瓶，將取樣瓶中的飛灰全部清除掉，然后把取樣瓶擰緊，旋轉可調噴嘴，使差壓計讀數為零。
收集飛灰樣品時，卸下取樣瓶，將飛灰樣品裝入采集樣品的容器內，然后將取樣瓶擰緊再用。
